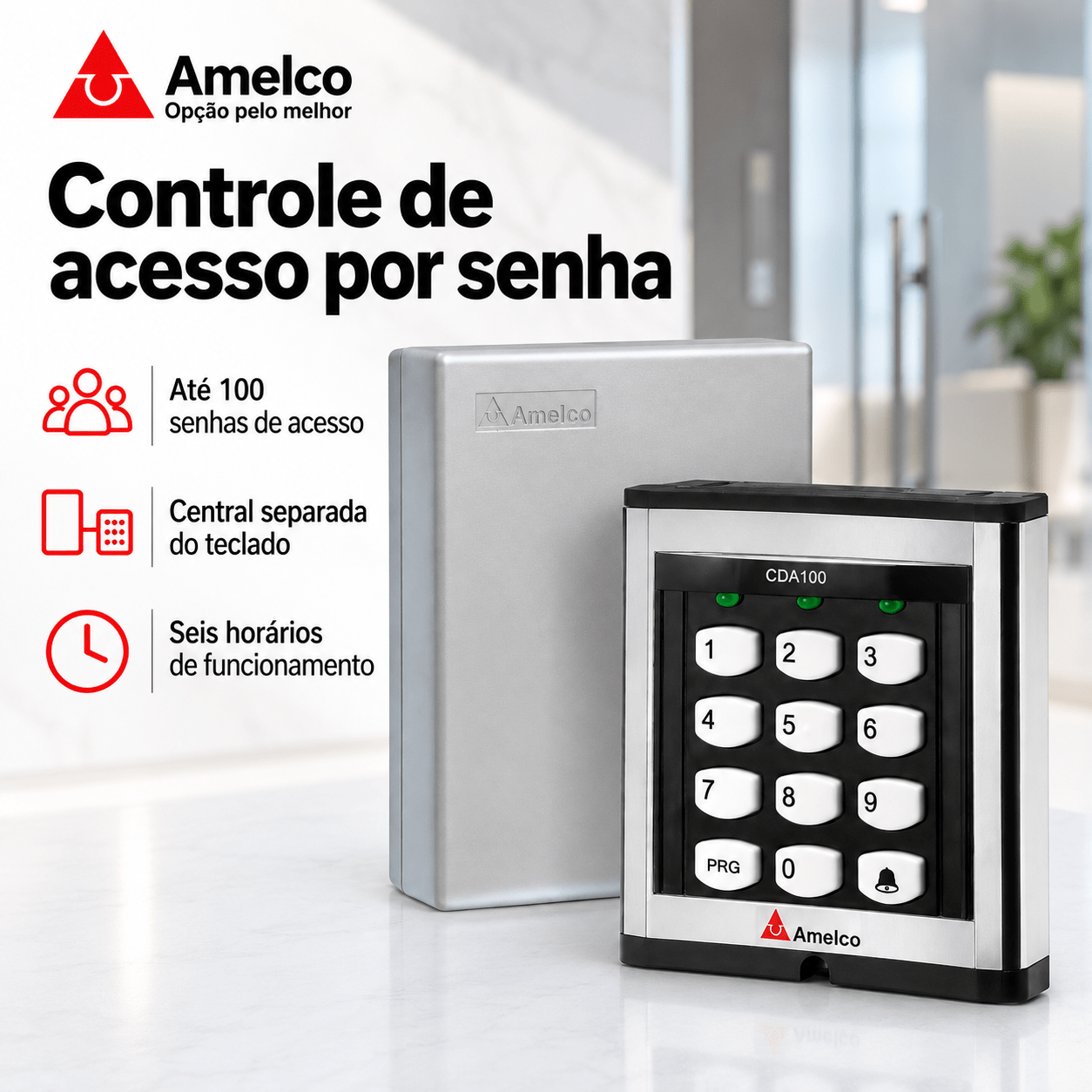

CONTROLE DE ACESSO AMELCO AM-CDA100
O AM-CDA100 é um controle digital de acesso desenvolvido pela Amelco para controlar a entrada em ambientes por meio de senhas.
O conjunto utiliza duas unidades separadas: o teclado fica no lado de acesso e a central de processamento CD100 fica protegida no lado interno. Dessa forma, o circuito responsável pelo acionamento da fechadura não fica diretamente acessível pelo teclado externo.
É indicado para aplicações em que seja necessário restringir e organizar o acesso, como residências, escritórios, condomínios, salas restritas, laboratórios, arquivos e outros ambientes compatíveis com o sistema.
PRINCIPAIS CARACTERÍSTICAS
- Permite programar até 100 senhas de acesso
- Senhas individuais com 4 dígitos
- Possui 6 tipos de horários de funcionamento

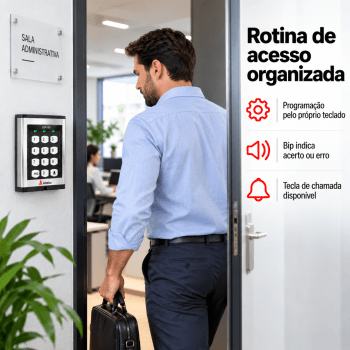

- Sistema microprocessado programável pelo próprio teclado
- Teclado e central de processamento separados

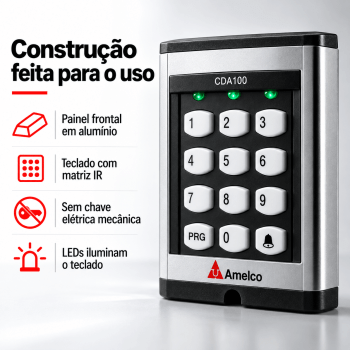

- Teclado com painel em alumínio
- Tecnologia de teclado por matriz IR, sem chave elétrica mecânica
- Operação disfarce para dificultar a memorização da senha por terceiros
- Iluminação do teclado por LEDs
- Indicação sonora de senha correta ou incorreta
- Bip das teclas pode ser ativado ou desativado

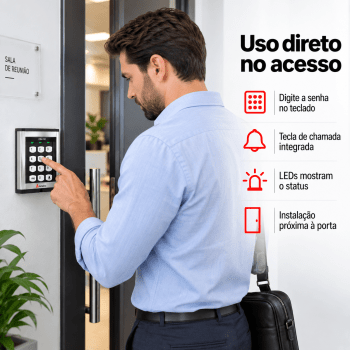

- Tecla de chamada no próprio teclado
- LED para indicação de status
- Temporização programável para acionamento da fechadura
- Saída a relé NA/NF para retenção
- Possibilidade de saída transistorizada pulsante
- Possibilidade de instalação de sensor NF para indicação de porta aberta
- Possibilidade de instalação de botoeira adicional
- Integração com porteiros eletrônicos Amelco compatíveis
- Compatível com aplicações envolvendo fecho, fechadura eletromagnética ou eletroímã, conforme instalação indicada no manual

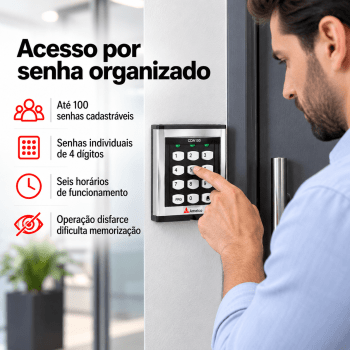

ATÉ 100 SENHAS
O AM-CDA100 permite cadastrar até 100 senhas diferentes, cada uma com quatro dígitos.
O sistema também permite associar as senhas aos tipos de horário previstos na programação do equipamento, facilitando a organização do acesso de diferentes usuários.
6 TIPOS DE HORÁRIO
O equipamento possui seis opções de horário predefinidas no sistema:
1 - 06:00 às 13:00
2 - 12:00 às 19:00
3 - 06:00 às 19:00
4 - 17:00 às 08:00
5 - Funcionamento em qualquer horário
6 - 05:00 às 08:00, 11:00 às 14:00 ou 17:00 às 20:00
OPERAÇÃO DISFARCE
A operação disfarce permite digitar números adicionais antes da senha cadastrada.
O sistema considera a senha válida quando identifica a sequência correta, ajudando a dificultar que uma pessoa observando o teclado memorize facilmente o código de acesso.

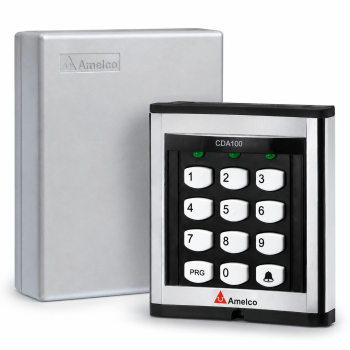

TECLADO E CENTRAL SEPARADOS
O sistema é formado por duas unidades:
- Teclado AM-CDA100
- Circuito controlador CD100
O teclado é instalado no ponto de acesso e a central fica no lado protegido da instalação.
Essa arquitetura evita que o circuito de acionamento da fechadura fique diretamente disponível no módulo externo.
ACIONAMENTO DA FECHADURA
O AM-CDA100 permite configurar o acionamento conforme a instalação:
- Saída a relé
- Contatos NA/NF
- Acionamento por retenção
- Saída transistorizada pulsante
- Tempo de acionamento programável
O manual prevê tempos de acionamento pulsante de 01, 03, 05, 10, 30 ou 50 segundos.

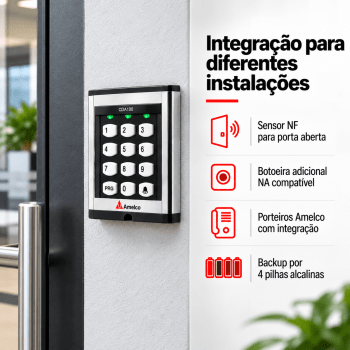

COMPATIBILIDADE E INTEGRAÇÃO
Dependendo da instalação e dos equipamentos utilizados, o AM-CDA100 pode trabalhar com:
- Fechos elétricos
- Fechaduras eletromagnéticas
- Eletroímãs
- Sensor NF de porta aberta
- Botoeira adicional NA
- Porteiros eletrônicos Amelco compatíveis
- Sistema recarregador Amelco opcional
A instalação deve seguir o esquema correspondente do manual e as especificações elétricas do equipamento que será acionado.

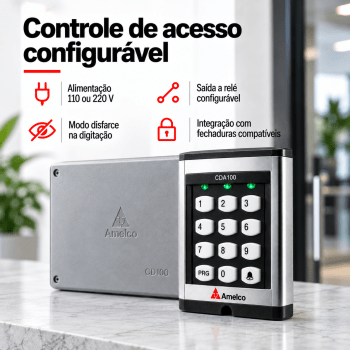

ALIMENTAÇÃO
A central possui conexões previstas para alimentação em 110 Vca ou 220 Vca, conforme indicado no manual.
O equipamento também prevê funcionamento na falta de energia por meio de 4 pilhas alcalinas.
As pilhas não são fornecidas.
O manual também prevê como acessório opcional um sistema recarregador Amelco com bateria de 12 V / 7 Ah. A bateria não é fornecida.
INSTALAÇÃO ENTRE TECLADO E CENTRAL
A ligação entre o teclado e a central utiliza 3 fios.
Segundo o manual, a distância máxima prevista entre o teclado e a central é de 5 metros, utilizando fio 22 AWG de 0,65 mm².
DISTÂNCIAS DOS PERIFÉRICOS
Fechadura elétrica:
- Até 15 metros: 22 AWG / 0,65 mm²
- Acima de 15 até 50 metros: 18 AWG / 1 mm²
Botoeira adicional:
- Até 50 metros: 22 AWG / 0,65 mm²
Sensor NF:
- Até 50 metros: 22 AWG / 0,65 mm²
Sistema recarregador Amelco:
- Até 10 metros: 22 AWG / 0,65 mm²
- Acima de 10 até 30 metros: 18 AWG / 1 mm²
CONTEÚDO DO CONJUNTO
Conforme o conjunto básico apresentado no manual:
- 1 teclado de controle de acesso AM-CDA100
- 1 circuito controlador CD100
Demais fechaduras, fechos, sensores, botoeiras, pilhas, bateria e acessórios mencionados são utilizados de acordo com a instalação e não devem ser considerados inclusos, salvo quando expressamente informados no anúncio.
CUIDADOS IMPORTANTES
A instalação deve ser realizada com a rede elétrica desligada.
Somente energize o equipamento após conferir todas as ligações.
Não utilize a mesma tubulação da rede elétrica para passar os fios de interligação do sistema.
Evite instalação em locais sujeitos a calor extremo, umidade excessiva, poeira intensa, corrosão ou grande variação de temperatura.
Os fios da fechadura ou fecho elétrico devem ser devidamente protegidos.
Para instalações elétricas, fechaduras e demais periféricos, siga os diagramas e recomendações do manual técnico.
FAQ - DÚVIDAS FREQUENTES
1. Quantas senhas podem ser cadastradas?
O AM-CDA100 permite cadastrar até 100 senhas de acesso, cada uma com quatro dígitos.
2. O teclado e a central são separados?
Sim. O sistema utiliza o teclado no ponto de acesso e uma central controladora CD100 separada. Essa configuração mantém o circuito de acionamento da fechadura no lado protegido da instalação.
3. Funciona se faltar energia elétrica?
O equipamento prevê funcionamento auxiliar por meio de 4 pilhas alcalinas. As pilhas não são fornecidas. O manual também prevê um sistema recarregador Amelco opcional com bateria externa.
4. Pode ser usado com fechadura elétrica ou eletroímã?
Sim, desde que a instalação seja feita de acordo com o tipo de fechadura, alimentação e esquema indicado no manual. O equipamento possui opções de saída a relé e saída transistorizada e pode trabalhar com fecho, fechadura eletromagnética ou eletroímã em configurações compatíveis.
5. Posso instalar o teclado longe da central?
O manual especifica distância máxima de 5 metros entre teclado e central, com fio 22 AWG de 0,65 mm². Para periféricos como fechadura, botoeira e sensor, as distâncias permitidas variam conforme o componente e a bitola do fio.
