FECHADURA ELÉTRICA PARA PORTÃO 12V AMELCO FN66

FECHADURA ELÉTRICA AMELCO FN66 PARA PORTÕES

A Amelco FN66 é uma fechadura elétrica reforçada desenvolvida para portões com abertura interna e alimentação elétrica realizada na parte móvel do portão.

Fabricada em aço e com acabamento em tinta epóxi preta, permite a liberação do portão a distância quando instalada com sistema de acionamento compatível, mantendo também a possibilidade de destravamento local por chave.

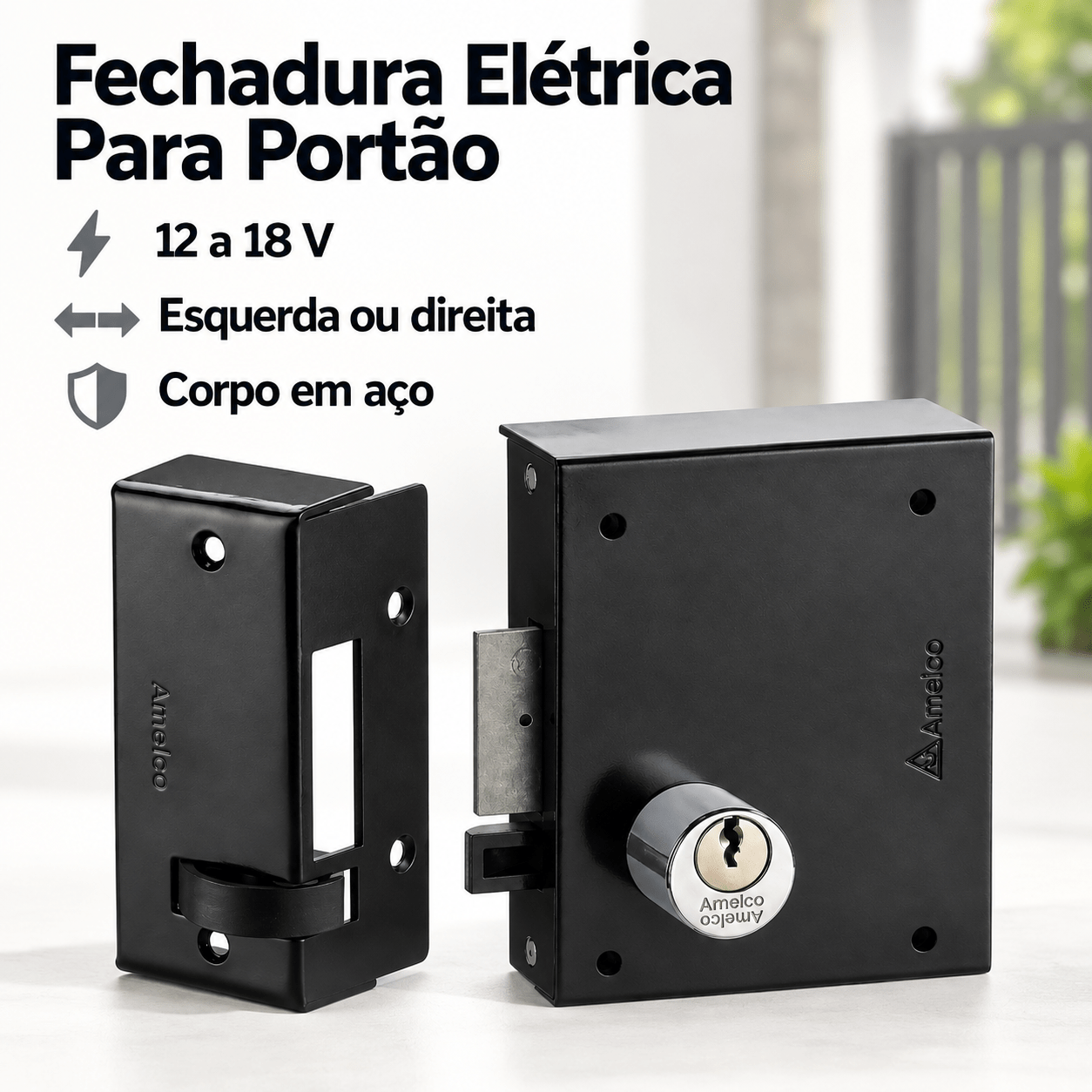

PRINCIPAIS CARACTERÍSTICAS

- Marca: Amelco
- Modelo: FN66 / FN-66
- Tipo: fechadura elétrica para portão
- Instalação indicada para abertura interna
- Alimentação elétrica na parte móvel do portão
- Fabricada em aço
- Acabamento em tinta epóxi preta
- Compatível com portões que abrem para o lado esquerdo ou direito
- Ligação utilizando apenas 2 fios
- Alimentação: 12 a 18 Vac ou Vdc pulsante
- Abertura elétrica a distância com acionamento compatível
- 2 chaves para destravamento local

COMO É INSTALADA

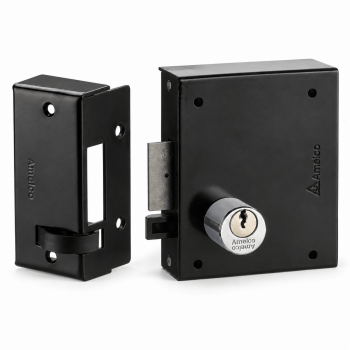

O conjunto é formado por duas partes.

A parte que contém a fechadura mecânica é fixada no portão, enquanto o conjunto com rotor deslizante é instalado no batente.

De acordo com o manual da Amelco, deve ser mantida distância de até 4 mm entre as duas partes da fechadura.

A FN66 foi desenvolvida especialmente para trabalhar em baixa tensão junto a porteiros eletrônicos Amelco ou por meio de acionador de fechadura compatível, como o AF62U.

ALIMENTAÇÃO ELÉTRICA

A faixa indicada pelo fabricante é de 12 a 18 Vac ou Vdc pulsante.

Importante: nunca ligue a FN66 diretamente à rede elétrica de 110 V ou 220 V.

Quando utilizada com porteiros eletrônicos Amelco e o porta-pilhas AM-PP20, o fabricante também informa a possibilidade de alimentação auxiliar para funcionamento na falta de energia, desde que o sistema seja instalado na configuração indicada pela Amelco.

INSTALAÇÃO PARA ESQUERDA OU DIREITA

A FN66 pode ser instalada em portões que abrem para o lado esquerdo ou direito, desde que respeitada a configuração de abertura interna indicada para este modelo.

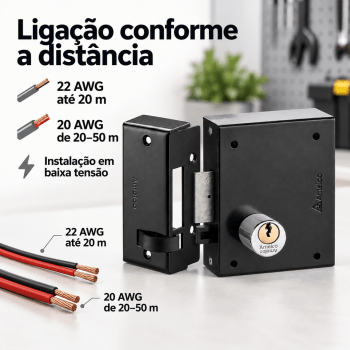

FIOS RECOMENDADOS NO MANUAL

- Fio 22 AWG: distâncias de até 20 metros
- Fio 20 AWG: distâncias de 20 a 50 metros

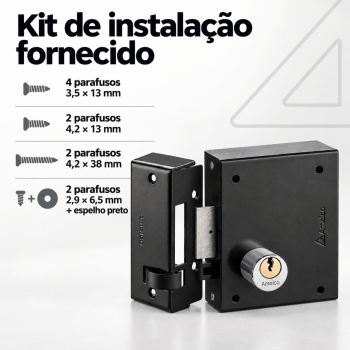

CONTEÚDO E KIT DE INSTALAÇÃO

O fabricante informa o fornecimento de 2 chaves para destravamento local.

O manual da FN66 relaciona ainda no kit:

- 4 parafusos auto 3,5 x 13 mm
- 2 parafusos auto 4,2 x 13 mm
- 2 parafusos auto 4,2 x 38 mm
- 2 parafusos auto 2,9 x 6,5 mm para o espelho redondo
- 1 espelho redondo preto

CUIDADOS IMPORTANTES

- Não ligar diretamente em 110 V ou 220 V.
- Respeitar alimentação e acionamento indicados pelo fabricante.
- Manter distância máxima de 4 mm entre as duas partes instaladas.
- O manual recomenda lubrificar periodicamente as linguetas com graxa ou vaselina.
- Para uma instalação correta, siga o desenho de medidas e posicionamento apresentado no manual da FN66.

PERGUNTAS FREQUENTES

1. A FN66 funciona em portões que abrem para os dois lados?

Ela permite instalação em portões com abertura para a esquerda ou para a direita. Este modelo é recomendado para portões com abertura interna.

2. Posso ligar a fechadura diretamente em 110 V ou 220 V?

Não. O manual da Amelco determina expressamente que a fechadura nunca seja ligada diretamente à rede elétrica 110/220 V. Ela trabalha em baixa tensão, na faixa indicada de 12 a 18 Vac ou Vdc pulsante.

3. A fechadura funciona com porteiro eletrônico?

Sim, desde que o equipamento possua acionamento compatível. A Amelco indica utilização com seus porteiros eletrônicos ou com acionador de fechadura AF62U, respeitando a alimentação especificada.

4. Ela possui abertura com chave?

Sim. O fabricante informa o fornecimento de duas chaves para destravamento local.

5. Qual distância deve ficar entre a fechadura e o batente?

Segundo o manual da FN66, a distância entre as duas partes que formam o conjunto, no batente e no portão, deve ser de até 4 mm.
