FECHADURA ELÉTRICA PARA PORTÃO 12V AMELCO FN65

FECHADURA ELÉTRICA AMELCO FN65 PARA PORTÕES

A Amelco FN65 é uma fechadura elétrica reforçada desenvolvida para portas e portões com abertura interna, com a alimentação elétrica realizada na parte fixa do conjunto, junto ao batente.

Essa configuração permite que a parte responsável pela ligação elétrica permaneça fixa no batente, enquanto a fechadura mecânica fica instalada no portão.

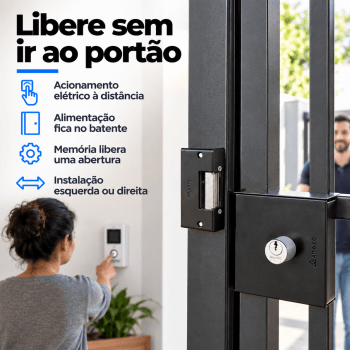

A FN65 é indicada para quem precisa realizar a liberação do portão à distância por meio de sistema compatível, mantendo também a possibilidade de destravamento local por chave.

PRINCIPAIS CARACTERÍSTICAS

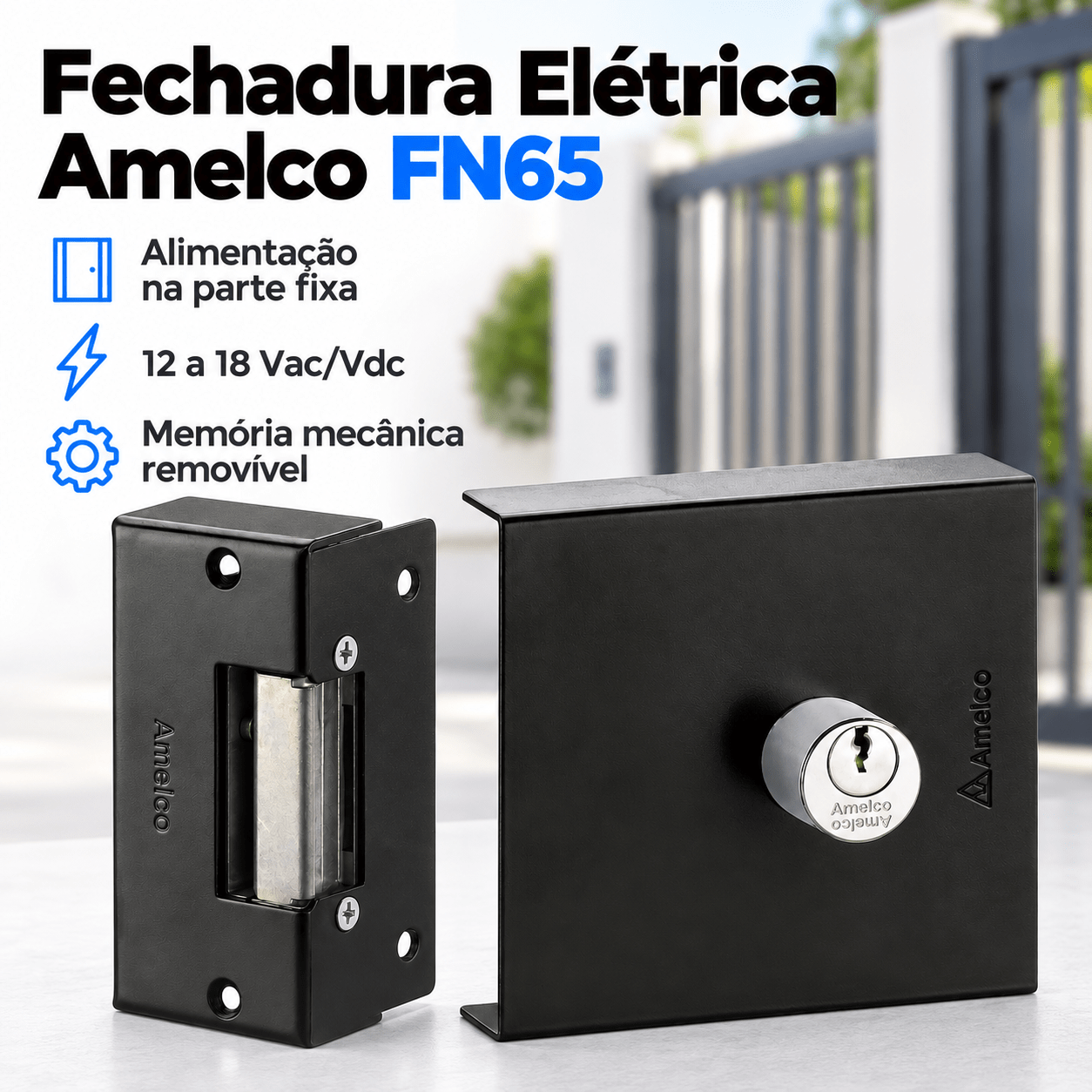

- Modelo: Amelco FN65
- Fechadura elétrica universal reforçada
- Indicada para portas e portões
- Recomendada para portões com abertura interna
- Alimentação elétrica na parte fixa/batente
- Instalação possível em portões que abrem para a esquerda ou direita
- Construção em aço
- Acabamento em tinta epóxi preta
- Funcionamento em baixa tensão
- Alimentação indicada: 12 a 18 Vac ou Vdc pulsante, conforme o sistema de acionamento
- Ligação por apenas 2 fios com sistemas compatíveis
- Compatível com porteiros eletrônicos Amelco com circuito acionador
- Pode ser utilizada com acionador de fechadura AF62U
- Memória mecânica de destravamento removível
- Acompanha 2 chaves para destravamento local

COMO O CONJUNTO É INSTALADO

A FN65 é formada por duas partes principais.

Uma parte contém o fecho eletromagnético e deve ser fixada no batente, onde fica a ligação elétrica.

A outra contém a fechadura mecânica e é instalada no portão.

Essa disposição corresponde exatamente à versão FN65 com alimentação na parte fixa e é um ponto importante para diferenciar este modelo de outras configurações de fechadura.

MEMÓRIA MECÂNICA

A FN65 sai de fábrica com o dispositivo de memória mecânica instalado.

Com a memória ativa, após receber o acionamento elétrico, a fechadura permite uma abertura do portão.

A função pode ser removida conforme o procedimento indicado pelo fabricante. Sem a memória, a liberação ocorre somente durante o período em que a fechadura estiver sendo acionada.

LIGAÇÃO ELÉTRICA

O manual da FN65 recomenda:

- Fio 22 AWG para distância de até 20 metros
- Fio 20 AWG para distância de 20 a 50 metros

A fechadura trabalha em baixa tensão.

ATENÇÃO: não deve ser ligada diretamente à rede elétrica de 110 V ou 220 V. A alimentação precisa seguir o sistema e a tensão indicados pelo fabricante.

APLICAÇÕES

Indicada para:

- Portões de abertura interna
- Portas compatíveis com sua forma de instalação
- Portões com abertura para esquerda ou direita
- Sistemas com porteiro eletrônico compatível
- Acionamento remoto de abertura
- Controle de acesso residencial ou comercial compatível com a instalação

CONTEÚDO E CONSTRUÇÃO

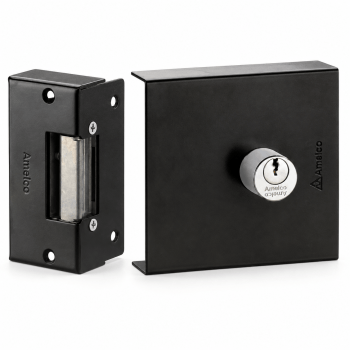

O conjunto FN65 é formado pela fechadura mecânica e pelo fecho eletromagnético.

O fabricante informa ainda o fornecimento de 2 chaves para destravamento local.

O produto possui estrutura em aço e acabamento com tinta epóxi preta.

IMPORTANTE SOBRE AS MEDIDAS

As referências dimensionais devem ser conferidas antes da furação e instalação.

A imagem dimensional fornecida apresenta o corpo principal com referência de 110 x 110 x 25 mm. O desenho técnico do manual apresenta também cotas específicas de instalação e posicionamento do conjunto.

Como existem pequenas diferenças entre algumas cotas das referências disponíveis, utilize o desenho técnico e faça a conferência física do produto antes da furação definitiva do portão ou batente.

PERGUNTAS FREQUENTES

1. A FN65 serve para portão que abre para qual lado?

O fabricante informa que ela pode ser instalada em portões com abertura interna que abrem tanto para o lado esquerdo quanto para o lado direito.

2. Onde fica a alimentação elétrica?

Nesta versão FN65, a alimentação fica na parte fixa do conjunto, junto ao batente. O fecho eletromagnético é instalado no batente e a fechadura mecânica fica no portão.

3. Posso ligar a fechadura diretamente em 110 V ou 220 V?

Não. O manual determina que a fechadura não seja ligada diretamente à rede elétrica 110/220 V. Ela deve trabalhar em baixa tensão e com o sistema de acionamento adequado.

4. O que é a memória mecânica da FN65?

Com a memória instalada, um acionamento elétrico libera a fechadura para uma única abertura do portão. O dispositivo de memória pode ser removido conforme as instruções do fabricante; nessa configuração, a liberação ocorre apenas durante o acionamento.

5. A fechadura pode funcionar com porteiro eletrônico?

Sim, desde que seja utilizado um sistema compatível. A FN65 foi desenvolvida especialmente para utilização com porteiros eletrônicos Amelco com circuito acionador e também pode ser utilizada de forma independente com acionador AF62U, respeitando a alimentação elétrica especificada.
