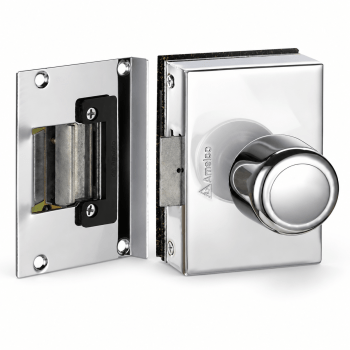

FECHADURA ELETRONICA PARA PORTA DE VIDRO AMELCO FV-33ICR



FECHADURA ELÉTRICA AMELCO FV33ICR PARA PORTA DE VIDRO

Modelo: FV33ICR
Código Amelco: 714761
EAN-13: 7896564100071

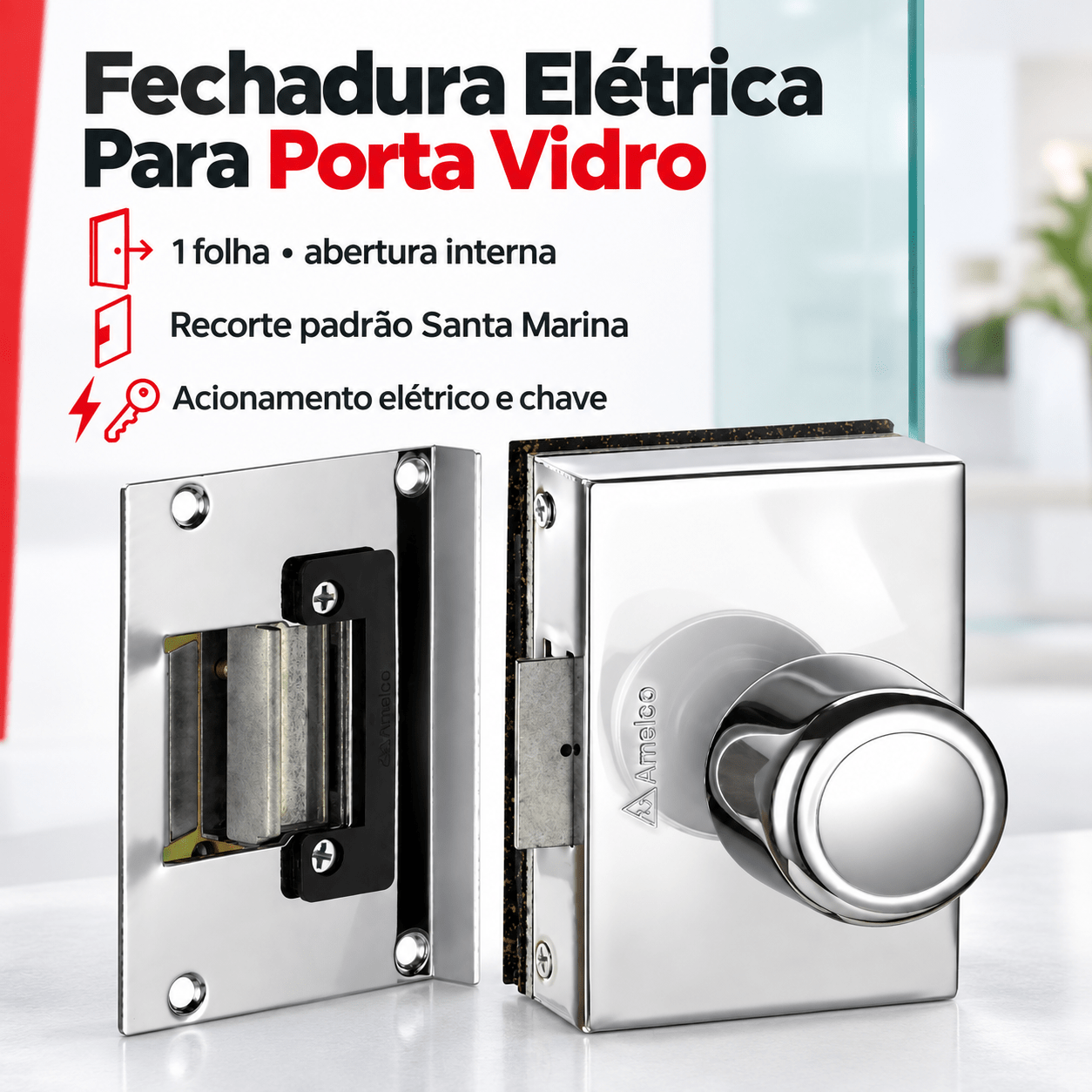

A Amelco FV33ICR foi desenvolvida para portas de vidro de 1 folha com recorte, abertura para dentro e batente em alvenaria.

É uma fechadura elétrica com acabamento cromado e maçaneta tipo bola, indicada para quem precisa controlar a abertura de uma porta de vidro à distância por meio de sistema de acionamento compatível, mantendo também a possibilidade de destravamento local por chave.

APLICAÇÃO CORRETA

Antes da compra, confira atentamente a configuração da sua porta.

Este modelo é indicado para:
- Porta de vidro de 1 folha
- Batente em alvenaria, configuração vidro/alvenaria
- Porta com recorte
- Recorte padrão Santa Marina
- Abertura interna: a porta abre para dentro
- Instalação em portas que abrem para a direita ou para a esquerda
- Maçaneta tipo bola
- Acabamento cromado

O modelo é o FV33ICR. Existem outras fechaduras Amelco visualmente semelhantes para duas folhas, abertura externa, furação e maçaneta alavanca. Por isso, a conferência do modelo da porta antes da compra é fundamental.

ABERTURA ELÉTRICA E POR CHAVE

A FV33ICR permite a liberação elétrica da porta através de sistema de acionamento compatível.

Segundo a documentação Amelco, pode ser ligada a porteiros eletrônicos com circuito acionador, ao acionador Amelco AF62U ou a alimentação apropriada conforme as instruções do fabricante.

Além do acionamento elétrico, acompanha 2 chaves para destravamento local.

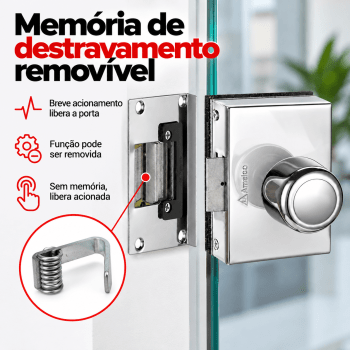

MEMÓRIA DE DESTRAVAMENTO

A fechadura possui dispositivo de memória de destravamento removível.

Com o dispositivo instalado, um breve acionamento libera a porta para abertura. O manual também explica como remover essa função; sem o dispositivo de memória, a porta permanece liberada somente enquanto houver o acionamento.

INSTALAÇÃO COM APENAS 2 FIOS

A ligação entre a parte fixa da fechadura e o acionador utiliza apenas 2 fios.

A documentação técnica informa fiação mínima AWG 22 e apresenta a montagem, peças e recorte necessários para a instalação.

ALIMENTAÇÃO E CONSUMO

A documentação do fabricante informa funcionamento através de circuito apropriado de baixa tensão.

O manual prevê:
- Porteiro eletrônico com circuito acionador de 12 a 18 VDC
- Acionador Amelco AF62U
- Transformador com saída de 12 a 18 VCA

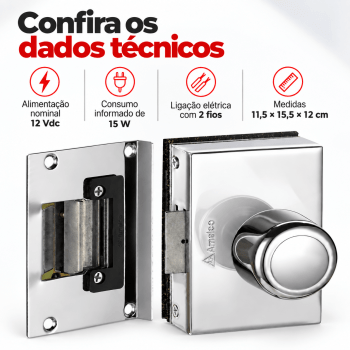

A ficha técnica do FV33ICR também informa:
- Alimentação: 12 Vdc
- Consumo: 15 W
- Frequência indicada: 50/60 Hz

IMPORTANTE: nunca ligar a fechadura diretamente à rede elétrica de 110 V ou 220 V. A instalação deve seguir o manual do fabricante.

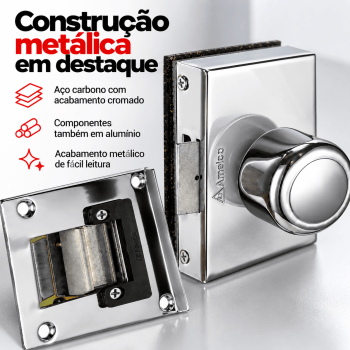

CONSTRUÇÃO E ACABAMENTO

Material informado na ficha técnica:
- Aço carbono com acabamento cromado
- Alumínio

A maçaneta é do tipo bola e o acabamento externo é cromado.

O manual também informa cilindro de 1 polegada, equivalente a 25,4 mm.

DIMENSÕES E PESO

Dimensões gerais informadas na ficha técnica (A x L x P):
11,5 x 15,5 x 12 cm

Peso informado:
1,322 kg

O desenho técnico do fabricante apresenta ainda as cotas específicas da fechadura, do batente e do recorte da porta. Para instalação ou substituição de uma fechadura existente, compare o recorte da sua porta com o desenho técnico do FV33ICR antes da compra.

ONDE PODE SER UTILIZADA

A documentação Amelco indica a fechadura para portas de entrada em ambientes como:
- Residências
- Prédios
- Condomínios
- Escritórios
- Consultórios médicos
- Consultórios odontológicos

CONTEÚDO INFORMADO NA FICHA TÉCNICA

- 1 Fechadura elétrica Amelco FV33ICR
- 2 Chaves
- Manual
- Certificado de garantia

DADOS TÉCNICOS

Marca: Amelco
Modelo: FV33ICR
Código: 714761
Tipo: Fechadura elétrica para porta de vidro
Porta: 1 folha
Configuração: Vidro/alvenaria
Abertura da porta: Interna
Sentido: Direita ou esquerda
Instalação: Porta de vidro com recorte
Padrão do recorte: Santa Marina
Maçaneta: Bola
Acabamento: Cromado
Material: Aço carbono cromado e alumínio
Acionamento: Elétrico e por chave
Fiação: 2 fios
Consumo: 15 W
Peso: 1,322 kg
Dimensões: 11,5 x 15,5 x 12 cm
EAN-13: 7896564100071
EAN-14: 17896564100078
NCM: 8301.40.00

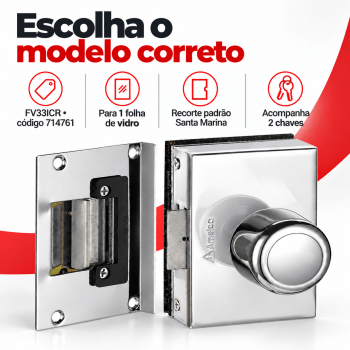

ATENÇÃO ANTES DA COMPRA

Não escolha apenas pela aparência da fechadura.

Confirme estes cinco pontos:
1. Sua porta possui 1 folha.
2. A porta abre para dentro.
3. O batente é em alvenaria.
4. O vidro possui recorte compatível com o padrão Santa Marina.
5. Você precisa da versão cromada com maçaneta bola.

Se sua porta possuir outra configuração, pode ser necessário outro modelo da linha Amelco.

FAQ — DÚVIDAS FREQUENTES

1. A FV33ICR serve para porta de vidro com duas folhas?
Não. O modelo FV33ICR código 714761 é identificado na documentação específica como destinado a porta de vidro de 1 folha, com batente em alvenaria.

2. Ela serve para porta que abre para fora?
Não. A FV33ICR é a versão de abertura interna, ou seja, destinada à porta que abre para dentro. O sentido direita ou esquerda pode variar, mas o tipo de abertura continua sendo interna.

3. Serve em qualquer porta de vidro?
Não. Este modelo é destinado a porta de vidro de 1 folha, vidro/alvenaria e com recorte compatível. O fabricante identifica o FV33ICR com recorte padrão Santa Marina. Compare sua porta com o desenho técnico antes da compra.

4. Posso ligar a fechadura diretamente em 110 V ou 220 V?
Não. O manual do fabricante determina que a fechadura não seja ligada diretamente à rede elétrica 110/220 V. Deve ser utilizada alimentação ou circuito acionador adequado conforme as especificações da Amelco.

5. Como a porta pode ser destravada?
A FV33ICR permite acionamento elétrico por sistema compatível e também destravamento local pelas chaves fornecidas. O produto possui ainda memória de destravamento removível conforme descrito no manual.
