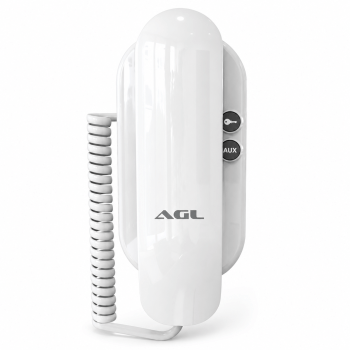

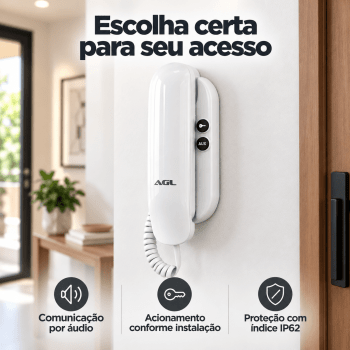

INTERFONE MONOFONE EXTENSÃO UNIVERSAL COM 2 BOTÕES AGL S100

INTERFONE UNIVERSAL AGL S100 BRANCO

O Interfone S100 da AGL é um monofone para comunicação por áudio e controle de acesso, desenvolvido para utilização com porteiros residenciais e sistemas de interfone compatíveis.

Seu sistema trabalha com apenas 2 fios para comunicação, possui 2 botões de acionamento e pode ser instalado diretamente na parede ou em caixa de passagem padrão 4x2.

PRINCIPAIS CARACTERÍSTICAS

- Marca: AGL
- Modelo: S100
- Cor: Branco
- Comunicação por áudio
- Instalação utilizando 2 fios
- 2 botões de acionamento
- Botão auxiliar com função de botoeira NA
- Construção em plástico ABS de alta resistência
- Índice de proteção IP62
- Design slim
- Fixação diretamente na parede ou em caixa de passagem 4x2

COMPATIBILIDADE COM PRODUTOS AGL

O Interfone S100 é compatível com:

- Porteiro residencial AGL P10
- Porteiro residencial AGL P10S
- Porteiro residencial AGL S100
- Porteiros coletivos analógicos convencionais AGL

Nos porteiros residenciais AGL das linhas S100 e S200 que possuem uma saída 12V pulsante e uma saída de contato seco NA/C, os 2 botões do interfone podem ser utilizados para acionamento de fechaduras elétricas e outros dispositivos eletrônicos compatíveis.

Nos demais modelos de porteiros residenciais AGL, o interfone permite o acionamento de uma fechadura, conforme a configuração do sistema.

COMPATIBILIDADE COM OUTRAS MARCAS

OBS: Também pode ser instalado com produtos similares de outros fabricantes, desde que sejam instalados em sistemas de interfones sem teclado e com apenas 2 fios, entretanto, em razão de diferenças de características técnicas entre os produtos e marca, não é garantido que o produto funcione plenamente.

Por esse motivo, em instalações com equipamentos de outros fabricantes, é importante verificar previamente a compatibilidade e seguir a tabela e as configurações indicadas no manual do produto.

INSTALAÇÃO

O Interfone S100 pode ser fixado:

- Em caixa de passagem padrão 4x2
- Diretamente na parede

A comunicação é realizada por apenas 2 fios.

Para instalações de até 100 metros, o manual recomenda a utilização de fios de cobre com bitola igual ou superior a 1 mm².

Em sistemas de outras marcas, poderá ser necessário ajustar a posição dos conectores CN3, CN4 e CN5 existentes na placa do produto, seguindo a tabela de compatibilidade apresentada no manual.

Para uma instalação correta e segura, recomenda-se que o serviço seja realizado por profissional com experiência em sistemas de interfone.

ACIONAMENTO DOS BOTÕES

O S100 possui 2 botões laterais.

Em conjuntos AGL S100 e S200 compatíveis, os botões podem realizar o acionamento de até duas funções, de acordo com as saídas disponíveis no porteiro.

Um dos botões é destinado ao acionamento de fechadura e o outro funciona como botão auxiliar/botoeira NA, conforme a instalação e o equipamento utilizado.

MATERIAL E PROTEÇÃO

O corpo do interfone é fabricado em plástico ABS de alta resistência.

Índice de proteção informado na ficha técnica: IP62.

DIMENSÕES INFORMADAS NA FICHA TÉCNICA

Altura: 145 mm
Profundidade: 50 mm
Largura: 75 mm

CUIDADOS IMPORTANTES

Não coloque o fone próximo ao ouvido quando a lingueta do gancho estiver pressionada.

Antes de realizar qualquer ligação ou alteração dos conectores internos, consulte o manual de instalação e confirme a configuração correspondente ao sistema utilizado.

CONTEÚDO DA COMPRA

- 1 Interfone / Monofone AGL S100 na cor branca

FAQ — DÚVIDAS FREQUENTES

1. O Interfone S100 funciona com apenas 2 fios?

Sim. O produto foi desenvolvido para sistemas de interfone com comunicação utilizando apenas 2 fios, conforme as condições de compatibilidade indicadas pelo fabricante.

2. Ele é compatível com quais porteiros AGL?

É compatível com os modelos residenciais AGL P10, P10S e S100, além de porteiros coletivos analógicos convencionais AGL.

3. Posso instalar o S100 em um interfone de outra marca?

Pode ser possível quando o sistema for sem teclado e utilizar apenas 2 fios. Porém, devido às diferenças técnicas entre fabricantes e modelos, não é garantido que todas as funções operem plenamente. A compatibilidade e a configuração devem ser verificadas antes da instalação.

4. Para que servem os 2 botões?

Quando utilizado com porteiros AGL S100 ou S200 que possuam uma saída 12V pulsante e uma saída de contato seco NA/C, os botões podem ser usados para acionamento de fechadura elétrica e de outro dispositivo eletrônico compatível. Em outros porteiros AGL, as funções disponíveis dependem do modelo e da instalação.

5. Como o interfone é instalado?

Ele pode ser fixado diretamente na parede ou em caixa de passagem 4x2. O manual recomenda fios de cobre com bitola igual ou superior a 1 mm² para instalações de até 100 metros. Em sistemas de outras marcas, pode ser necessário configurar os conectores internos conforme a tabela do manual.
