PORTEIRO ELETRÔNICO COLETIVO AGL S300 2 PONTOS SLIM
Controle de acesso e comunicação para instalações com duas unidades, reunindo painel externo, dois pontos de chamada e dois monofones internos em um único conjunto.
O Porteiro Coletivo AGL S300 2 Pontos Slim permite que cada unidade receba sua própria chamada pelo painel externo e se comunique com o visitante antes da liberação do acesso.
CONTEÚDO DA COMPRA

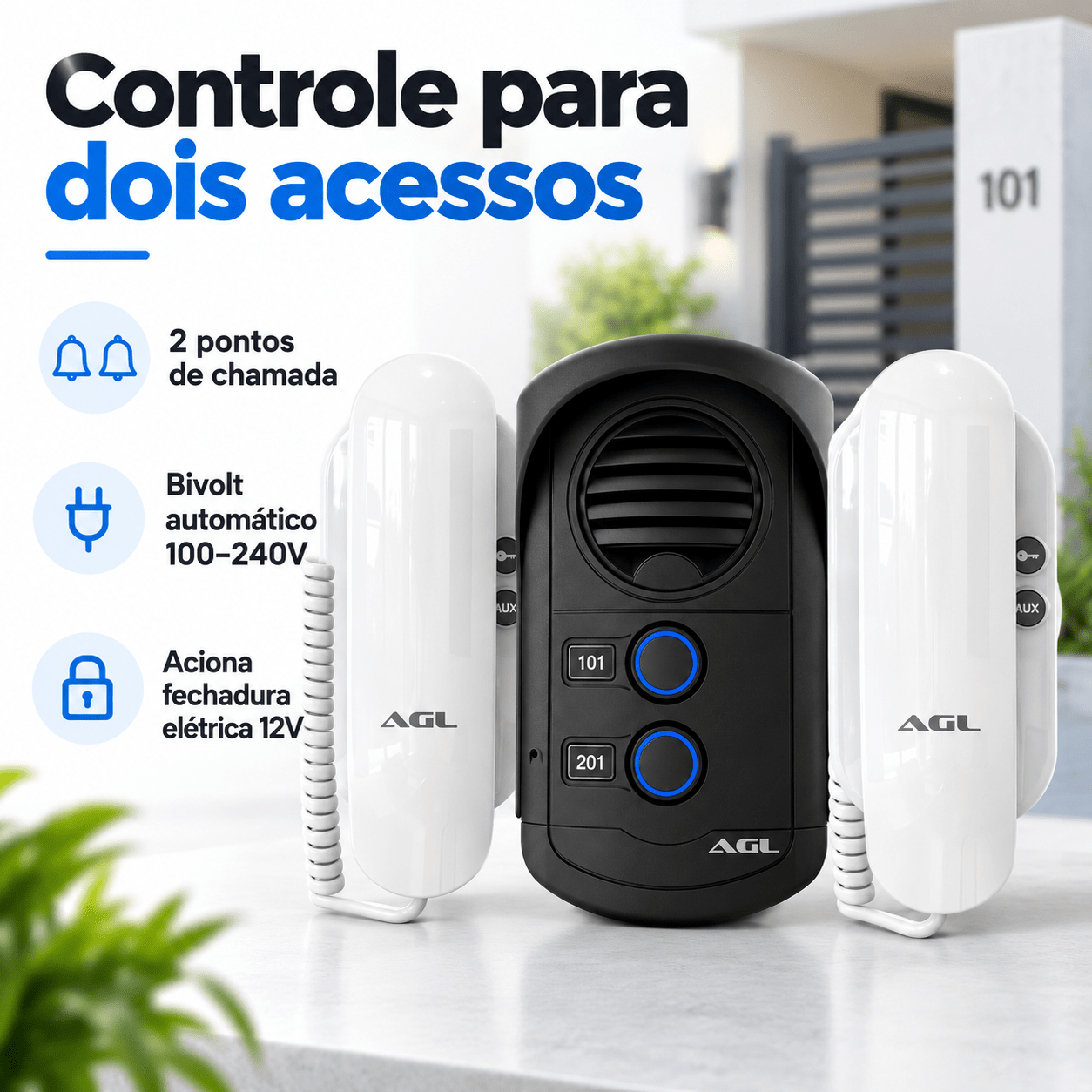

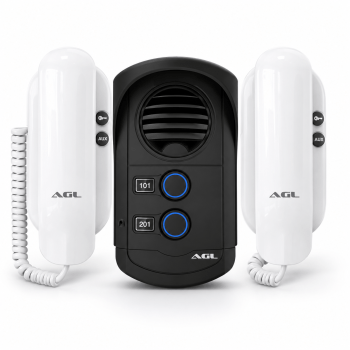

- 1 Porteiro Eletrônico Coletivo AGL S300 Slim com 2 teclas
- 2 Monofones AGL S100
PRINCIPAIS CARACTERÍSTICAS
- 2 teclas de chamada independentes
- 2 monofones S100 inclusos
- Comunicação em áudio digital ajustável
- Sinalização luminosa nos botões de chamada
- Alimentação 100 a 240 V AC com bivolt automático
- Saída pulsante 12 V para acionamento de fechadura elétrica
- Saída por contato seco para dispositivos compatíveis
- Compatível com interfones AGL da linha S100
- Possibilita até 3 extensões para cada apartamento
- Proteção TAMPER para integração com sistema de alarme
- Protetor de chuva incorporado
- Painel fabricado em plástico ABS
- Índice de proteção IP64
COMUNICAÇÃO PARA DUAS UNIDADES
O painel possui duas teclas de chamada, permitindo direcionar cada acionamento ao respectivo interfone interno.
A comunicação de áudio pode ser ajustada conforme a necessidade da instalação.
ACIONAMENTO DE FECHADURA
O sistema possui saída pulsante 12 V e saída por contato seco.
Segundo a ficha técnica do fabricante, os porteiros da linha são compatíveis com fechaduras elétricas 12 V.

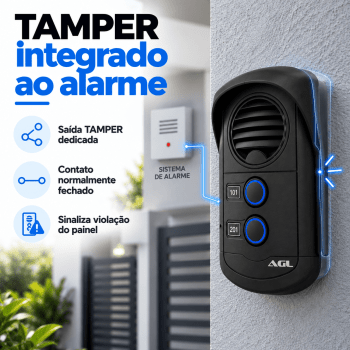

PROTEÇÃO TAMPER
O painel possui saída TAMPER que pode ser integrada a um sistema de alarme.
De acordo com o manual, essa saída utiliza contato normalmente fechado. Caso o painel seja retirado ou violado conforme a configuração instalada, o contato pode ser utilizado pelo sistema de alarme para sinalização.
EXPANSÃO
O sistema possibilita a instalação de até 3 extensões para cada apartamento, conforme especificação do fabricante.
INSTALAÇÃO
O diagrama do fabricante mostra dois monofones S100 conectados ao painel S300 de duas teclas.
O manual também orienta a utilização dos terminais 2 e 4 do interfone quando for instalado botão auxiliar para acionamento da saída relé.
TABELA DE FIAÇÃO INFORMADA PELO FABRICANTE
Para ligação entre painel de rua e interfone:
- Até 100 m: cabo de 1,0 mm² para S100/S200
- Até 200 m: cabo de 1,5 mm² para S100/S200
- Até 500 m: cabo de 1,5 mm² para S100
A distância máxima indicada para o modelo S200 é de 200 m.
O fabricante orienta utilizar cabo de cobre de qualidade adequada e não compartilhar a mesma tubulação da rede elétrica com a fiação entre o interfone e o painel.
DIMENSÕES
Painel externo:
190 mm de altura x 50 mm de profundidade x 75 mm de largura
Monofone:
145 mm de altura x 50 mm de profundidade x 75 mm de largura
Peso informado na ficha técnica:
0,70 kg
CUIDADOS DE INSTALAÇÃO
A instalação deve ser realizada com o produto desligado da rede elétrica e seguindo o esquema de ligação fornecido pelo fabricante.
O manual recomenda escolher local adequado para instalação e evitar interferências provocadas pela passagem conjunta da fiação do interfone com a rede elétrica.
FAQ
1. O KIT ATENDE QUANTAS UNIDADES?
Este modelo possui duas teclas de chamada e acompanha dois monofones S100, sendo configurado para dois pontos.
2. POSSO LIGAR UMA FECHADURA ELÉTRICA?
Sim. O equipamento possui saída pulsante 12 V e saída por contato seco. A ficha técnica informa compatibilidade dos porteiros com fechaduras elétricas 12 V.
3. ELE É BIVOLT?
Sim. A alimentação especificada pelo fabricante é de 100 a 240 V AC, com seleção automática.
4. POSSO INSTALAR MAIS DE UM INTERFONE POR UNIDADE?
A ficha técnica informa possibilidade de até 3 extensões para cada apartamento.
5. O PAINEL PODE SER INSTALADO EM ÁREA EXTERNA?
O fabricante informa protetor de chuva incorporado e índice de proteção IP64. A instalação ainda deve seguir as orientações do manual e ser feita em local adequado.
