KIT PORTEIRO ELETRÔNICO COLETIVO 4 PONTOS S500 + 4 INTERFONES + 1 FECHADURA + 4 TAG AGL

KIT PORTEIRO ELETRÔNICO COLETIVO AGL S500 4 PONTOS
COM 4 INTERFONES S100 + FECHADURA AL100R 12V + 4 TAGS

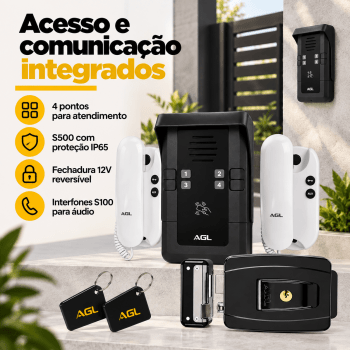

Um kit completo para comunicação e controle de acesso em prédios, pequenos condomínios, escritórios e outros locais com até 4 pontos de atendimento.

O conjunto utiliza o Porteiro Coletivo AGL S500 Mifare de 4 pontos, permitindo comunicação com os 4 interfones internos e abertura da fechadura elétrica.

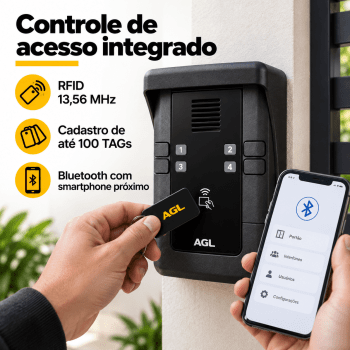

Além da abertura pelo interfone, o S500 oferece controle de acesso por TAG RFID 13,56 MHz e por smartphone através do aplicativo AGL Home e comunicação Bluetooth.

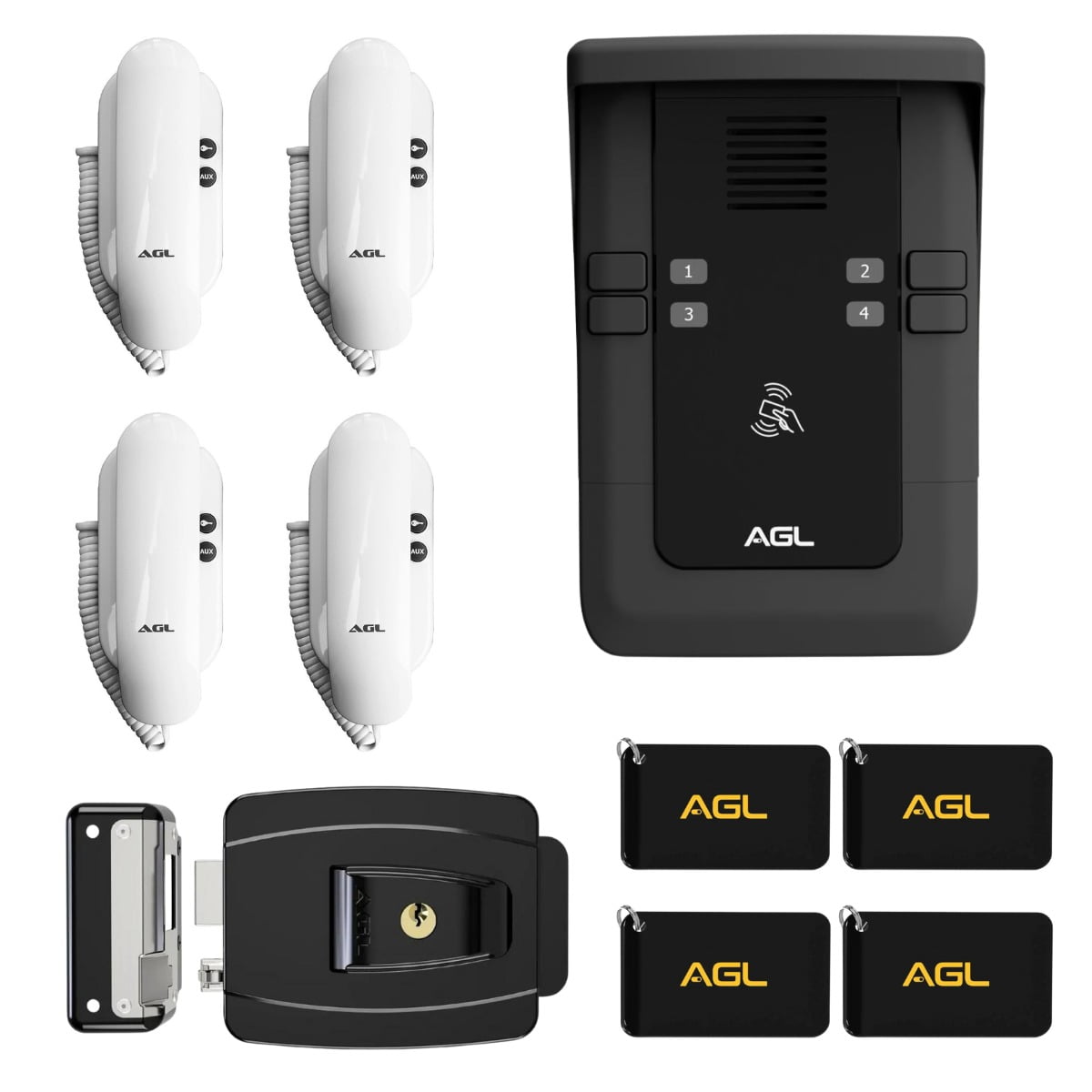

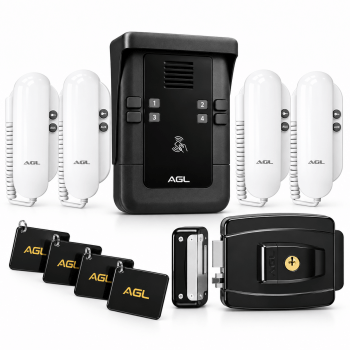

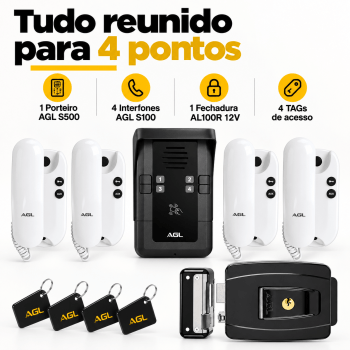

CONTEÚDO DO KIT

01 Porteiro Eletrônico Coletivo AGL S500 Mifare de 4 pontos
01 TAG Mestra RFID 13,56 MHz
01 Fonte de alimentação externa bivolt, saída 24V 1A
04 Interfones Monofone AGL S100 Slim brancos
04 Chaves Digitais TAG AGL 13,56 MHz
01 Fechadura Elétrica AGL AL100R 12V reversível

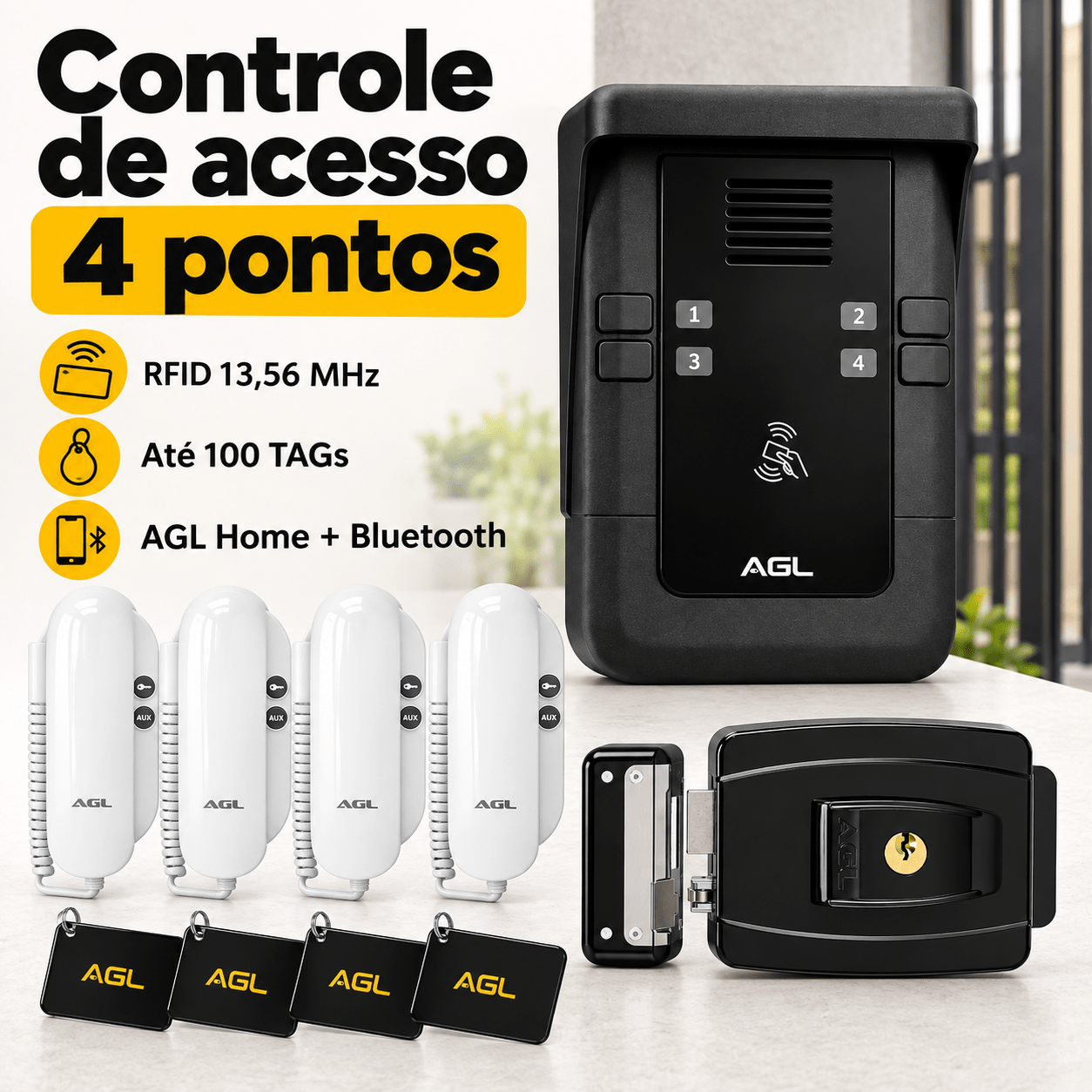

PORTEIRO COLETIVO AGL S500

O S500 combina intercomunicação para os moradores com recursos de controle de acesso.

Principais características:

- Modelo de 4 pontos/canais
- Comunicação com até 4 ramais neste kit
- Abertura através de TAG RFID 13,56 MHz
- Capacidade para cadastro de até 100 TAGs
- Gerenciamento pelo aplicativo AGL Home
- Comunicação com smartphone através de Bluetooth
- Possibilidade de compartilhar acesso com outros usuários no aplicativo
- Abertura da fechadura pelo smartphone quando estiver próximo ao porteiro e conectado por Bluetooth
- Saída pulsante FF de 12V / 1A para fechadura elétrica
- Compatível com fechaduras elétricas 12V
- Até 3 extensões por canal, conforme especificação do fabricante
- Ajuste de volume dos monofones
- Índice de proteção IP65
- Construção em plástico ABS
- Uso indicado para ambientes internos e externos
- Alimentação operacional de 24V DC
- Fonte externa 24V 1A com entrada bivolt automático
- Temperatura operacional indicada: -5°C a 50°C
- Umidade operacional indicada: 10% a 80%
- Dimensões aproximadas do porteiro: 202 x 136 x 55 mm

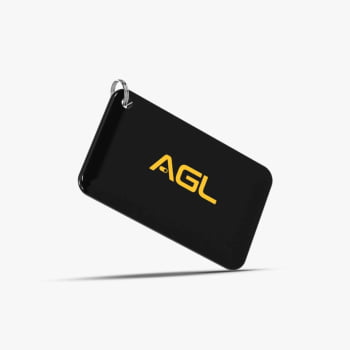

ACESSO POR TAG RFID

O S500 trabalha com TAGs RFID na frequência de 13,56 MHz.

O kit acompanha:

- 04 TAGs de acesso para uso dos moradores ou usuários
- 01 TAG Mestra

As TAGs de acesso podem ser cadastradas e vinculadas aos usuários através do aplicativo AGL Home.

O S500 permite cadastrar até 100 TAGs RFID 13,56 MHz.

As TAGs AGL fornecidas possuem acabamento em resina e são compatíveis com a linha AGL 13,56 MHz.

IMPORTANTE SOBRE A TAG MESTRA

A TAG Mestra possui uma função diferente das TAGs utilizadas para abertura diária.

Segundo o manual do S500, sua função é realizar o reset do módulo Bluetooth e desvincular a conta administradora quando necessário.

Ela deve ser guardada em local seguro.

O reset realizado pela TAG Mestra não apaga as TAGs de acesso já cadastradas; ele redefine o vínculo Bluetooth com a conta administradora.

CONTROLE PELO APLICATIVO AGL HOME

O Porteiro S500 pode ser cadastrado no aplicativo AGL Home, disponível para smartphone.

Pelo aplicativo é possível:

- Gerenciar o S500
- Cadastrar usuários
- Cadastrar TAGs
- Compartilhar o porteiro com outros usuários
- Definir usuário administrador ou membro comum
- Consultar histórico de aberturas e ações
- Configurar recursos de abertura pelo aplicativo
- Acionar a fechadura pelo smartphone

Para configurações, cadastro de TAGs e abertura pelo celular, o smartphone deve estar próximo ao porteiro com o Bluetooth habilitado e conectado ao S500.

Portanto, a comunicação direta de abertura entre celular e S500 é feita por Bluetooth.

INTERFONES INTERNOS AGL S100

O kit acompanha 4 interfones AGL S100 Slim, um para cada ponto do porteiro.

O S100 é utilizado para comunicação de áudio entre o ambiente interno e o porteiro externo e para o acionamento da fechadura.

Características:

- Comunicação por áudio
- Design Slim
- Construção em plástico ABS
- Cor branca neste kit
- Instalação em caixa de passagem 4x2 ou diretamente na parede
- Sistema de comunicação por 2 fios quando utilizado em sistemas compatíveis
- Índice de proteção IP62
- Dimensões aproximadas: 145 x 75 x 50 mm
- Peso bruto informado pelo fabricante: aproximadamente 0,198 kg

O S100 possui dois botões físicos. A disponibilidade das funções de cada botão depende do porteiro e da forma de instalação utilizada.

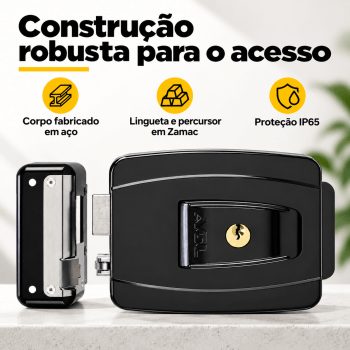

FECHADURA ELÉTRICA AGL AL100R 12V REVERSÍVEL

O kit acompanha uma Fechadura Elétrica AGL AL100R na versão 12V.

Seu sistema reversível permite configuração para portões com abertura para dentro ou para fora, seguindo o procedimento de instalação descrito pelo fabricante.

Principais características:

- Alimentação 12V
- Modelo reversível
- Abertura para dentro ou para fora
- Acionamento pelo sistema de porteiro eletrônico
- Bloqueio automático da lingueta
- Lingueta e percursor produzidos em Zamac de alta resistência
- Corpo fabricado em aço com acabamentos plásticos
- Índice de proteção IP65
- Abertura manual através do cilindro
- Cilindro padrão de 42 mm na configuração apresentada
- Indicada pelo manual para portões leves e pesados

Dimensões aproximadas:

Fechadura:
110 mm de altura
130 mm de largura
33 mm de profundidade

Batente:
100 mm de altura
40 mm de largura
32 mm de profundidade

O manual orienta que a superfície utilizada para instalação esteja limpa e plana e que seja sempre conferida a tensão da fechadura antes da ligação.

INSTALAÇÃO DO S500

O S500 pode ser fixado em caixa 4x2 ou diretamente na parede utilizando fixadores adequados.

No modelo de 4 pontos, cada botão frontal corresponde a um canal e ao respectivo interfone.

Segundo o manual, a distância máxima de instalação dos ramais é de até 200 metros, observando a seção do cabo recomendada:

- Até 100 metros: cabo de 1,0 mm²
- Até 200 metros: cabo de 1,5 mm²
- Ligação da fechadura AGL 12V até 10 metros: cabo de 1,5 mm²

A instalação deve ser realizada com os equipamentos desligados da rede elétrica.

Para garantir funcionamento correto, recomenda-se que a instalação e configuração sejam realizadas por profissional capacitado e conforme os diagramas do fabricante.

RESUMO DO KIT

Com este conjunto, cada um dos 4 pontos possui um interfone interno para comunicação com o visitante.

O porteiro externo S500 permite chamar cada ramal individualmente e integra o acionamento da fechadura elétrica.

O acesso também pode ser feito pelas TAGs RFID 13,56 MHz cadastradas.

O administrador pode utilizar o AGL Home para gerenciar usuários e TAGs e compartilhar permissões.

O smartphone também pode ser usado para abertura quando estiver próximo ao S500 e conectado através de Bluetooth.

É uma solução integrada para quem precisa reunir intercomunicação, fechadura elétrica e controle de acesso por TAG em um sistema para 4 pontos.

OBSERVAÇÃO SOBRE AS CHAVES DA FECHADURA

A ficha técnica anterior da AL100R informa duas chaves, enquanto o manual 2026 informa uma atualização para três cópias da chave simples.

Como essa quantidade pode variar conforme o lote da fechadura, confirme o conteúdo físico da embalagem antes de anunciar uma quantidade específica de chaves.

PERGUNTAS FREQUENTES

1. ESTE KIT ATENDE 4 APARTAMENTOS?

Sim. O S500 deste kit é a versão de 4 pontos e acompanha 4 interfones S100, permitindo utilizar um ramal para cada apartamento, sala ou ponto de atendimento.

2. É POSSÍVEL ABRIR O PORTÃO COM TAG?

Sim. O S500 possui leitor RFID 13,56 MHz e aceita cadastro de até 100 TAGs. O kit acompanha 4 TAGs de acesso, além de uma TAG Mestra utilizada para a função de reset do Bluetooth.

3. POSSO ABRIR PELO CELULAR DE QUALQUER LUGAR?

A abertura pelo smartphone é realizada através da comunicação Bluetooth entre o celular e o S500. Para realizar a abertura, o manual orienta que o smartphone esteja próximo ao porteiro e conectado a ele pelo aplicativo AGL Home. O aplicativo também permite gerenciamento e compartilhamento de usuários.

4. A FECHADURA SERVE PARA PORTÃO QUE ABRE PARA DENTRO OU PARA FORA?

Sim. A AL100R fornecida no kit é reversível. O fabricante prevê configuração para abertura interna ou externa, desde que a montagem e a reversão da lingueta sejam realizadas conforme o manual.

5. QUAL FIAÇÃO É INDICADA PARA A INSTALAÇÃO?

No manual do S500, a recomendação para os ramais é cabo de 1,0 mm² para distâncias de até 100 metros e 1,5 mm² para até 200 metros. Para a fechadura AGL 12V, o diagrama indica cabo de 1,5 mm² em distâncias de até 10 metros. A instalação deve seguir o diagrama do fabricante e ser executada com o equipamento desligado.
