VÍDEO PORTEIRO VP4 COLOR AGL
Mais controle para visualizar, atender e liberar o acesso de visitantes sem precisar ir diretamente até o portão.

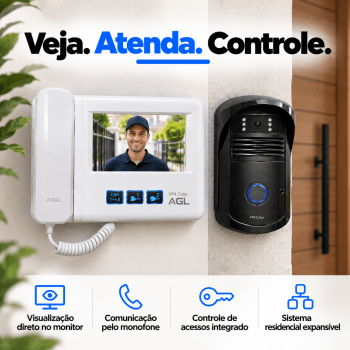

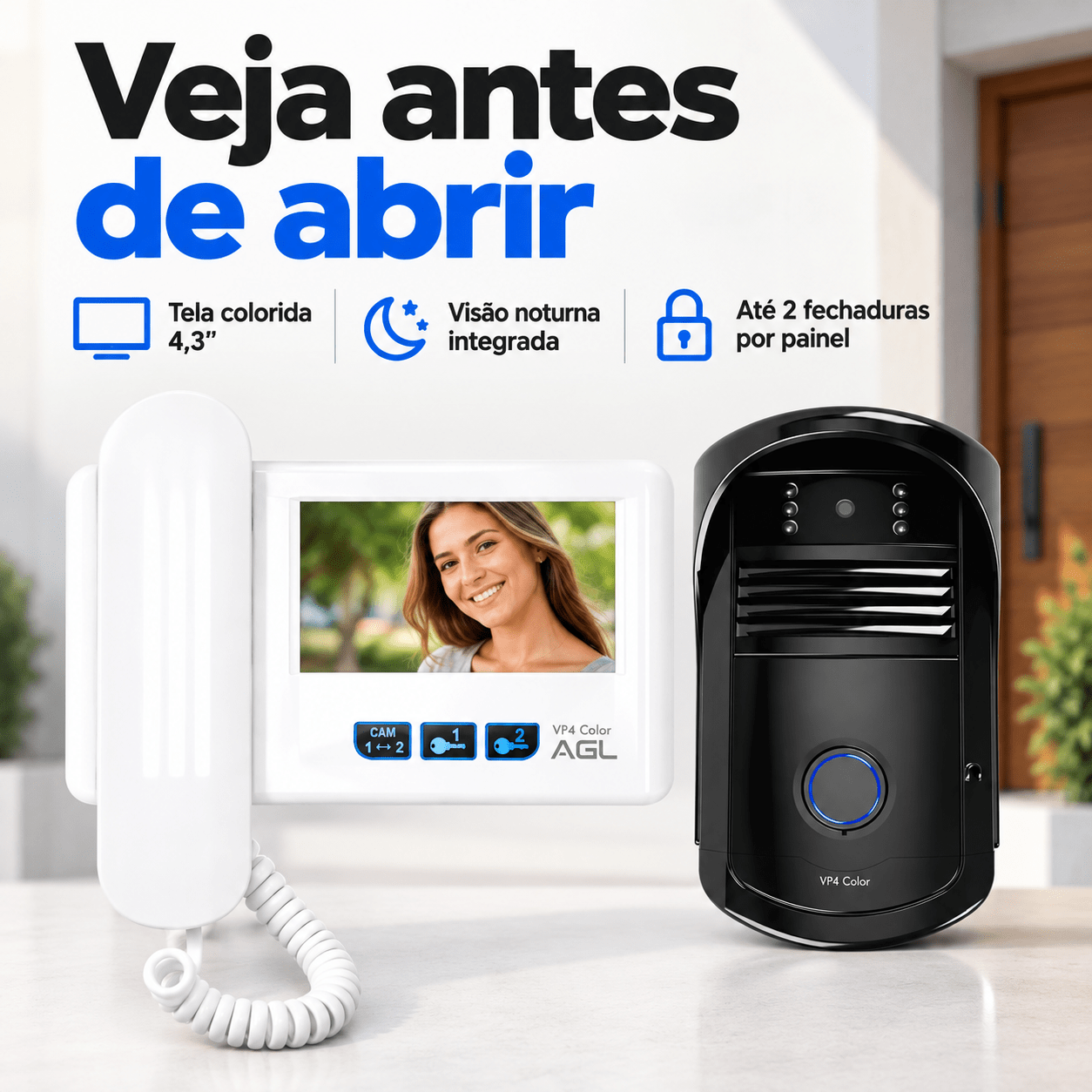

O Vídeo Porteiro VP4 Color AGL combina um monitor interno colorido com monofone e um painel externo com câmera, permitindo visualizar e conversar com quem está na entrada e acionar fechaduras diretamente pelo monitor.
O sistema permite trabalhar com até 2 câmeras, oferecendo a possibilidade de visualizar dois painéis de rua ou utilizar um painel de rua junto com uma câmera adicional compatível.
PRINCIPAIS CARACTERÍSTICAS
- Monitor colorido LCD/TFT de 4,3 polegadas
- Sistema de áudio por monofone
- Câmera colorida no painel externo
- Visão noturna com LEDs infravermelhos
- Sequenciamento de até 2 câmeras
- Compatível com até 2 painéis de rua
- Cada painel pode acionar até 2 fechaduras ou dispositivos
- Saída pulsante 12V para fechadura elétrica
- Segunda saída através de relé/contato seco
- Permite até 2 extensões de monitor e/ou áudio
- Ajuste digital de brilho, contraste e cor
- Botões iluminados no monitor
- Chave liga/desliga no monitor
- Proteção TAMPER contra violação do painel
- Possibilidade de ligação com central de alarme
- Protetor de chuva integrado ao painel externo
- Alimentação bivolt automática
- Índice de proteção informado na ficha técnica: IP64
VISUALIZE ATÉ 2 CÂMERAS
O VP4 permite ampliar a visualização da área externa.
É possível utilizar:
- 2 painéis de rua; ou
- 1 painel de rua e 1 câmera adicional compatível.
A seleção das imagens é feita pelo botão CAM1-2 do monitor.
O equipamento também possui modo sequencial para alternar a visualização entre as câmeras configuradas.
VISÃO NOTURNA

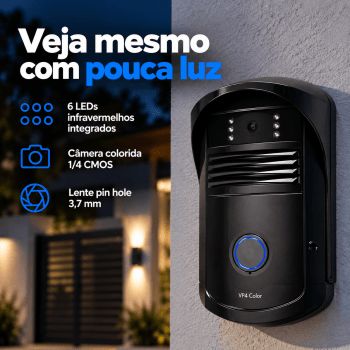

O painel externo possui câmera colorida e 6 LEDs infravermelhos.
Isso permite a captação de imagens mesmo em ambientes com pouca iluminação. Conforme o manual técnico, a câmera utiliza sensor 1/4 CMOS e lente de 3,7 mm.
CONTROLE DE ATÉ 2 FECHADURAS POR PAINEL
O painel possui duas formas de acionamento.
FECHADURA 1:
Saída pulsante destinada a fechaduras elétricas 12V.
FECHADURA 2:
Saída por relé/contato seco, acionada pelo segundo botão do monitor.
Dessa forma, dependendo da instalação realizada, é possível controlar dois acessos pelo sistema.
Exemplo: portão de pedestres e outro dispositivo de acesso.
Fechaduras e demais dispositivos externos não estão relacionados como itens inclusos no kit.
MONITOR INTERNO MVP4
O monitor possui:
- Tela LCD/TFT de 4,3 polegadas
- Áudio por monofone
- Botão CAM1-2 para seleção das câmeras
- Botão para acionamento da Fechadura 1
- Botão para acionamento da Fechadura 2
- Controles de brilho, contraste e cor
- Botões iluminados em silicone
- Alimentação automática de 100 a 240V
- Frequência de operação de 50/60Hz
Ao receber uma chamada, a imagem do visitante aparece no monitor. Para conversar, basta retirar o monofone do gancho.
O manual informa tempo máximo de comunicação de aproximadamente 2 minutos por atendimento.

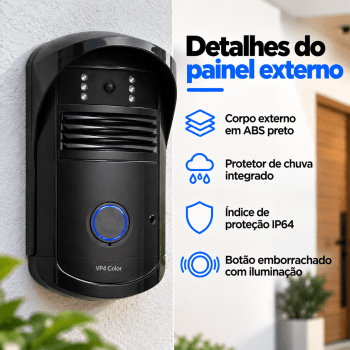

PAINEL EXTERNO PVP4
Características do painel de rua:
- Câmera colorida
- Visão noturna
- 6 LEDs infravermelhos
- Botão de chamada
- Alto-falante
- Microfone
- Protetor de chuva integrado
- Corpo em plástico ABS preto
- Saída para fechadura elétrica 12V
- Saída por relé/contato seco
- Proteção TAMPER contra violação
- Possibilidade de ligação a sistema de alarme
PROTEÇÃO CONTRA VIOLAÇÃO
O painel possui saída TAMPER.
Quando corretamente interligada a uma central de alarme compatível, essa conexão pode ser utilizada para sinalizar uma tentativa de violação do painel.
A central de alarme não está relacionada como item incluso.
ALIMENTAÇÃO BIVOLT AUTOMÁTICA
A alimentação principal é feita pelo monitor interno.
Faixa indicada no manual:
100 a 240V AC, automática, 50/60Hz.
Isso dispensa selecionar manualmente entre 110V e 220V.
EXTENSÕES
O sistema permite expansão com até 2 extensões compatíveis de monitor e/ou áudio, conforme a configuração indicada no manual.
Também existe possibilidade de utilização do interfone P100 como extensão de áudio.
Extensões adicionais não estão relacionadas como itens inclusos neste kit.
INSTALAÇÃO E CABEAMENTO
Para instalações entre monitor e painel de rua, o manual recomenda cabo de cobre UTP CAT4 ou CAT5, respeitando a polaridade dos terminais.
Distância indicada com esse tipo de instalação:
até 40 metros entre o painel de rua e o monitor mais distante.
Para distâncias superiores a 40 metros e de até 80 metros, o manual orienta o uso de cabo manga blindado 22AWG.
Em locais com interferência no sinal de vídeo, pode ser necessário utilizar cabo coaxial ou conversores de vídeo tipo Balun.
O manual também recomenda utilizar tubulação exclusiva para o cabeamento do vídeo porteiro, evitando compartilhar o caminho com rede elétrica, cerca elétrica, motores ou outras fontes de interferência.
Para a ligação entre o painel e uma fechadura elétrica 12V, o manual recomenda cabo de 1,5 mm² em instalações de até 10 metros.
A instalação elétrica deve ser realizada com a rede desligada e, quando necessário, por profissional capacitado.
ALTURA DE INSTALAÇÃO
Como referência, o manual sugere aproximadamente:
Monitor interno:
centro da tela a cerca de 1,60 m do chão.
Painel externo:
centro da câmera a cerca de 1,60 m do chão.
A altura pode ser adaptada de acordo com o local e a necessidade de visualização.
DIMENSÕES INFORMADAS NA FICHA TÉCNICA
Painel externo:
160 mm de altura
65,5 mm de profundidade
94 mm de largura
Monitor:
188,1 mm de altura
50 mm de profundidade
197 mm de largura
Peso bruto médio informado:
0,776 kg
CORES
Painel externo:
preto.
Monitor interno:
branco.

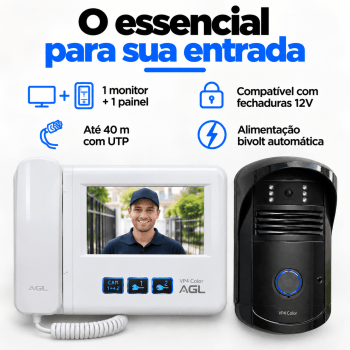

CONTEÚDO INFORMADO NA FICHA TÉCNICA

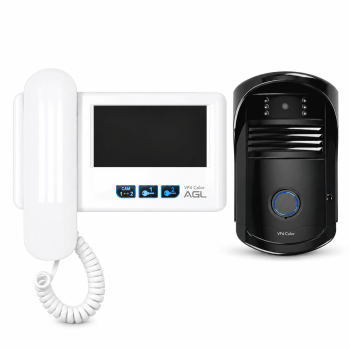

- 1 Painel Vídeo Porteiro P VP
- 1 Monitor Vídeo Porteiro M VP4
Fechaduras elétricas, câmera adicional, extensões, central de alarme, cabos, Baluns e demais equipamentos mostrados em diagramas de instalação não devem ser considerados inclusos, salvo quando expressamente informados pelo vendedor.
COMPATIBILIDADE COM FECHADURAS
A ficha técnica informa compatibilidade com fechaduras 12V do mercado.
A saída principal trabalha com acionamento pulsante para fechadura elétrica 12V e existe ainda uma saída através de relé/contato seco para outras configurações compatíveis.
CUIDADOS IMPORTANTES
- Desligue a alimentação durante a instalação
- Respeite a polaridade indicada no manual
- Evite instalar os cabos junto de fontes de interferência
- Evite impactos físicos e exposição inadequada do equipamento
- Não utilize produtos químicos na limpeza
- Não desmonte o equipamento
- Utilize cabeamento adequado à distância da instalação
- Embora a ficha técnica informe IP64 para o produto, siga as recomendações de instalação e proteção indicadas pelo fabricante
GARANTIA
O manual fornecido informa garantia total de 1 ano contra defeitos de fabricação, sendo 3 meses de garantia legal e 9 meses de garantia contratual, condicionada aos termos, nota fiscal e utilização correta do produto.
Consulte as condições do fabricante para atendimento e garantia.
DÚVIDAS FREQUENTES
1. O VP4 Color permite ver quem está no portão à noite?
Sim. O painel possui câmera com visão noturna e 6 LEDs infravermelhos para auxiliar a captação de imagens em ambientes com pouca iluminação.
2. Posso abrir a fechadura pelo monitor?
Sim. O monitor possui comandos para acionamento das saídas de fechadura do painel. Uma saída é pulsante para fechadura elétrica 12V e a segunda utiliza relé/contato seco.
3. Posso instalar uma segunda câmera?
Sim. O sistema permite visualizar até 2 câmeras. A configuração pode utilizar dois painéis de rua ou um painel de rua e uma câmera adicional compatível, respeitando as orientações de instalação do manual.
4. O produto funciona em 110V e 220V?
Sim. O monitor possui alimentação automática de 100 a 240V AC, sendo tratado comercialmente como bivolt automático.
5. Este modelo funciona por Wi-Fi ou aplicativo?
A ficha técnica e o manual fornecidos para este VP4 Color não informam conexão Wi-Fi, aplicativo ou controle por smartphone. A configuração documentada deste conjunto utiliza ligação cabeada entre monitor, painel e demais dispositivos.
